半导体后道测试设备行业深度剖析与布局策略报告

1、新兴领域需求旺盛，半导体行业进入上 行周期‍

根据 WSTS 统计，从全球半导体市场产品占比上来看，占比最大的为存储器和逻辑电路，2018 年合计占比 57.49%。其次是微处理器，占比为 14%，模拟电路占比为 12%。

集成电路产业链主要包括核心产业链、支撑产业链以及需求产业链。核心产业链包括集 成电路设计、制造和封装测试，支撑产业链包括集成电路材料、设备、EDA、IP 核等， 需求产业链包括通讯产品领域、消费电子领域、计算机芯片领域、汽车/工业领域等。通 常在晶圆制造环节使用的设备被称为前道工艺设备，在封测环节使用的被称为后道工艺 设备。集成电路晶圆代工主要指以晶圆为原材料，借助载有电路信息的光掩模，运用光 刻和刻蚀等工艺流程，将电路布图集成于晶圆上。晶圆经过光刻和刻蚀等工艺流程的多 次循环，逐层集成，并经离子注入、退火、扩散、化学气相沉积、物理气相沉积、化学 机械研磨等流程，最终在晶圆上实现特定的集成电路结构。

1.1 5G 手机、自动驾驶和数据中心等新兴领域将是主要驱动力

半导体行业是一个周期性较强的行业，主要由下游产品更新迭代来带动。在历史上，半 导体行业的快速增长都预示着电子产品的时代革新。在 2000 年，出现互联网流行带动台 式电脑的需求。在 2003 年，消费电子新品涌现，出现便携式 2G 手机。2009 年，由苹果 带动的智能手机市场爆发。2016 年，各大通讯公司的平板电脑开始热销。在未来，半导 体行业下一轮的高速增长驱动因子将是：5G 手机、自动驾驶和数据中心等。

根据 WSTS 发布的2020年春季预测，2020年全球半导体行业销售量将达到4260亿美元， 同比增长百分之 3.3，其中存储器将增长 15%，逻辑 IC 将增长 2.9%。WSTS 预测在 2020 年，半导体销量在美州和亚太地区将有所增长。WSTS 预测在 2021 年，全球半导体行业 将增长 6.2%，其中存储器将增长超过 10%，全球所有地区都将迎来正增长。

新冠疫情对众多传统行业带来了一定的冲击，但对于偏年轻化的互联网来说，各个领域 的需求都有明显的增加。根据 Forbes 及 Fastly 统计，新冠疫情给流媒体、互联网使用、 社交媒体、教育科技分别带了 30%、70%、40%、35%的流量增长。由于下游需求带动， 半导体行业表现出了较高弹性，需求并没有出现持续性下降。VLSI Research 表明在全球 需求下降的大背景下，汽车和工业电子需求并没有下降，晶圆代工厂与 IDM 厂商在持续 投资来应对未来5G、云计算与数据中心的增长，以及电脑和相关远程办公电子设备增长。

1.2 中国大陆半导体增速明显高于世界水平，但自给率依然较低

中国大陆在半导体有着广泛的下游应用产品，覆盖通信及智能手机、电脑、工业、医疗、 消费电子、新能源汽车、物联网、5G 等。中国大陆集成电路销量大体趋势与世界保持一 致，但增速明显高于世界平均水平。

中国大陆是集成电路需求大国，长期以来靠进口满足国内需求，贸易逆差大。中国电子 专用设备工业协会统计表明，2019 年中国大陆半导体晶圆制造设备进口约和 650 亿元， 而 2019 年国产半导体晶圆制造设备销售约 60 亿元，国产设备在集成电路生产设备中占 有率低，特别是高端集成电路生产线占有率不足 10%。

2. 中国大陆晶圆厂资本开支加速扩张，国 产设备进口替代势在必行 ‍

中国大陆半导体设备需求自 2012 年以来增速明显，在 2019 年全球半导体需求低迷的大 环境下，国内半导体设备需求实现逆势增长，增幅约 2.59%。根据 SEMI 数据统计，2019 年全球半导体制造设备销售额达 598 亿美元，比 2018 年的 645 亿美元的历史高点下降了 7％。中国台湾地区是去年半导体设备的最大市场，销售额增长了 68％，达到 171.2 亿美 元。中国大陆以 134.5 亿美元的销售额保持其第二大设备市场的地位。其次是韩国，为 99.7 亿美元，销售额同比下降 44％。

根据 Wind 数据统计，2009-2018 年，半导体制造设备总体需求增速明显，2018 年全球半 导体制造设备体量达 502 亿美元，占比超过 80%，测试设备为 54 亿美元，封装设备为 40 亿美元。根据 VLSI Research 数据整理，在全球半导体制造设备占比中，占比最高的是刻 蚀设备和薄膜沉积设备分别为 30%和 25%，其次是光刻设备占比约为 23%，前道检测设 备约为 13%。

2.1 半导体先进制程发展驱动设备支出加速增长

随着半导体芯片技术结点的不断缩小，生产相同单位量的晶圆的设备投入呈加速上升趋 势。根据中芯国际招股书披露，5 纳米投资成本是 14 纳米的两倍以上，28 纳米的四倍以 上，其募集资金的约 81%将用来购置生产设备及安装，设备购置是晶圆厂建厂最主要费 用支出。

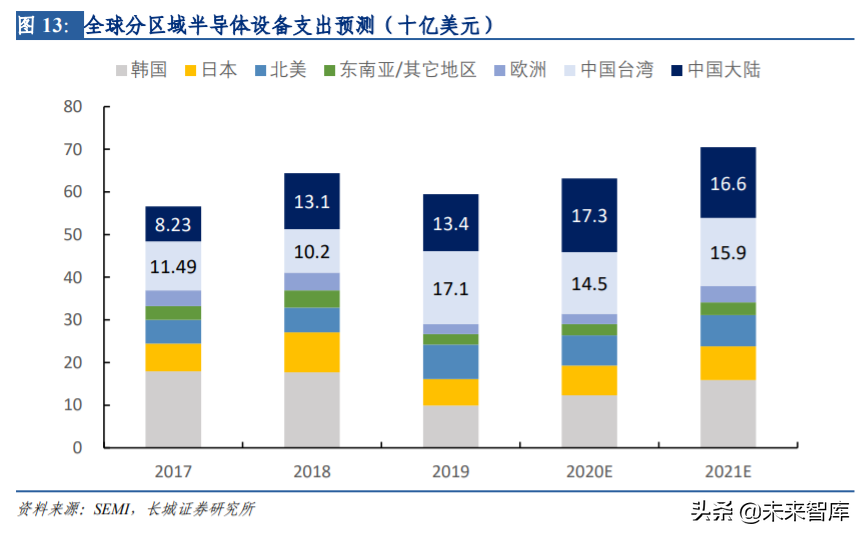

SEMI在美国加州时间 2020 年 7 月 21 日发布了《半导体制造设备年中总预测-OEM 视角》， 预测到 2020 年，原始设备制造商的半导体制造设备全球销售额预计将增长 6％至 632 亿 美元，而 2019 年为 596 亿美元，2021 年将实现两位数的增长，创下 700 亿美元的纪录， 预计多个半导体细分领域的增长将推动这一增长。晶圆厂设备领域包括晶圆加工、工厂 设施和掩模/掩模版设备，预计到 2020 年将增长 5％，随后因存储器支出的复苏以及对前 沿和中国市场的投资，到 2021 年将增长 13％。到 2020 年和 2021 年，晶圆代工和逻辑支 出将占晶圆制造设备总销售额的一半左右，并将在 2020 年和 2021 年以个位数的速度增 长。2020 年 DRAM 和 NAND 支出都将超过 2019 年的水平，2021 预计分别增长 20％以 上。预计到 2020 年，由于先进封装产能增长需求，封装设备市场将增长 10％达到 32 亿 美元，到 2021 年将增长 8％达到 34 亿美元。半导体测试设备市场预计将增长 13％，2020 年将达到 57 亿美元，并在 5G 需求的支撑下在 2021 年继续保持增长势头。预计中国大陆、 中国台湾和韩国将在 2020 年的支出中居首位。中国大陆在晶圆代工和存储领域的强劲支 出有望使中国大陆在 2020 年和 2021 年的半导体设备总支出中跃居首位。

2.2 本土晶圆厂数量快速增长，国产半导体设备发展进 入景气周期

伴随着半导体产业的资本注入热潮，本土晶圆厂在建或规划的数量逐渐增加，对半导体 设备的需求将进一步提升。根据芯思想研究院的统计，截止 2019 年底我国 12 英寸晶圆 制造厂装机产能约 90 万片，较 2018 年增长 50%；8 英寸晶圆制造厂装机产能约 100 万片， 较 2018 年增长 10%；6 英寸晶圆制造厂装机产能约 230 万片，较 2018 年增长 15%；5 英 寸晶圆制造厂装机产能约 80 万片，较 2018 年下降 11%；4 英寸晶圆制造厂装机产能约 260 万片，较 2018 年增长 30%；3 英寸晶圆制造厂装机产能约 40 万片，较 2018 年下降 20%。

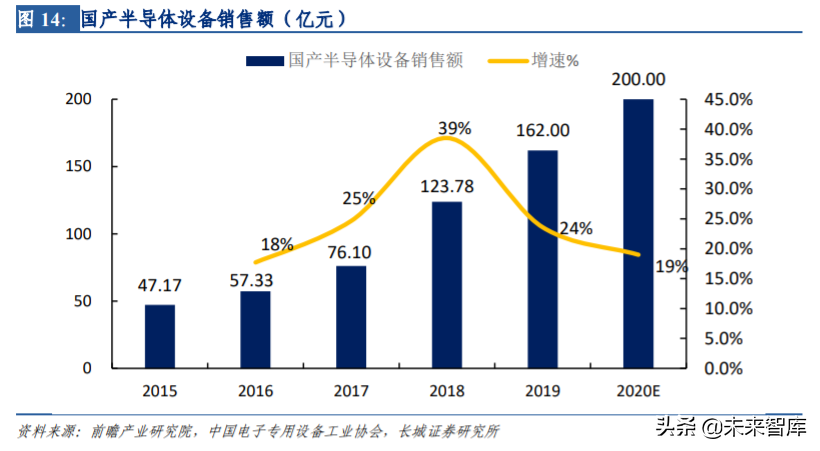

根据中国电子专用设备工业协会的统计数据，2019 年国产半导体设备销售额预计为 162 亿元，同比增长约 30%， 2016-2019 年中国半导体设备制造商销售收入年均增长 41.3%， 实现总利润年均增长 23.5%，出口交货年均增长 27.8%。2019 年中国 14 家集成电脑晶圆 生产设备制造完成集成电脑晶圆生产设备销售收入 54 亿元，占 2019 年中国集成电路生 产设备销售收入的 75.6%，中国电子专用设备工业协会预测 2020 年中国主要半导体设备 制造商销售收入将达 200 亿左右，同比增长 20%左右。

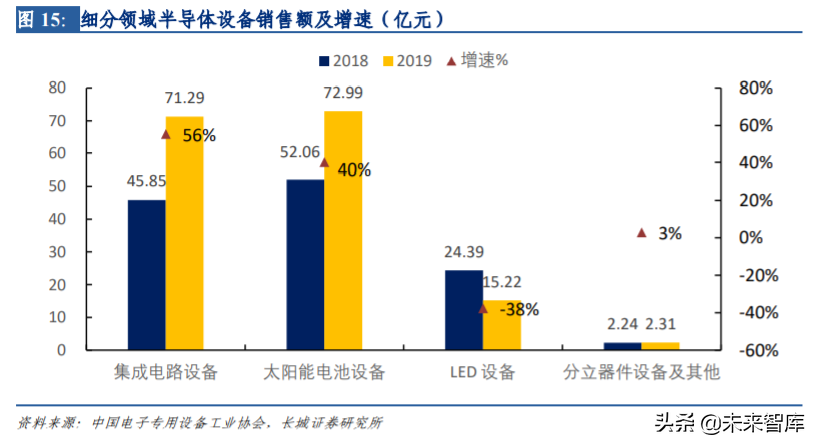

国产半导体设备销售按主要类别可分为集成电路、LED、光伏、面板等。根据中国电子 专用设备工业协会统计数据，2019 年国产集成电路晶圆生产设备产业得到快速发展，其 中集成电路设备同比增长约为 56%，太阳能电池设备同比增长约为 40%

3. 日、美垄断后道测试高端市场，国内企业实力强劲

3.1 半导体检测重要性不断提升

半导体检测是保证产品良率和成本管理的重要环节，随着半导体制造工艺要求的提升， 检测环节在半导体制造过程中的地位不断提升。根据摩尔定律预测：每隔 18-24 个月，当 价格不变时，集成电路上可容纳的元器件数目会增加一倍，性能也将提升一倍。现代芯 片的超复杂化与精细化将对半导体检测设备有更高的要求。

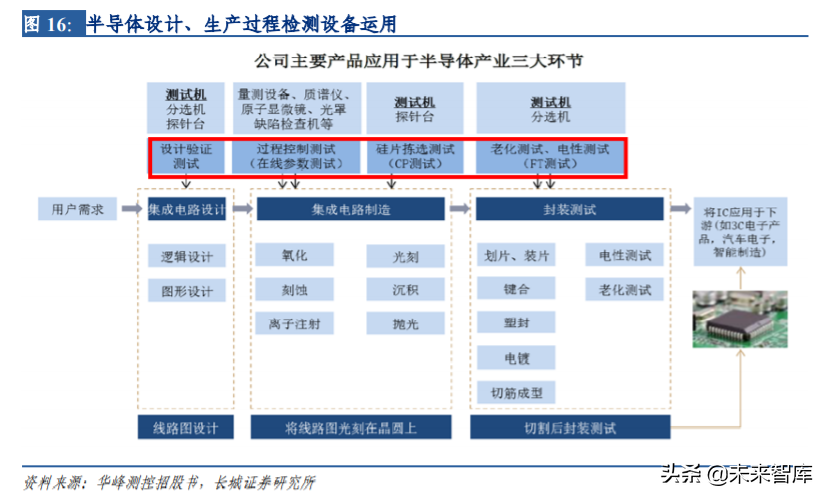

半导体检测适用于 3 个阶段：设计验证测试、过程控制检测、硅片拣选测试和最终封装 测试。过程控制检测被称为前道检测，包括缺陷检测和量测，主要运用光学、电子束量 等科学，是一种物理性、功能性的测试，运用于晶圆加工制造过程。晶圆检测和成品测 试被称为后道检测，主要通过测试机和分选机或探针台配合使用，分析测试数据，确定 具体失效原因，并改进设计及生产、封测工艺，以提高良率及产品质量。

硅片拣选测试通过探针台和测试机的配合使用，进行功能和电参数测试。探针台将晶圆 逐片自动传送到测试位置，专用连接线与测试机的功能模块进行连接，测试机对芯片施 加输入信号并采集输出信号，判断芯片功能和性能在不同工作条件下是否达到设计规范 要求。最终封装测试通过分选机和测试机配合使用，对封装完成的芯片进行功能和电参 数测试。分选机将被测芯片逐个自动传送至测试工位，被测芯片的引脚通过测试工位上 的基座、专用连接线与测试机的功能模块进行连接，测试机对芯片施加输入信号并采集 输出信号，判断芯片功能和性能在不同工作条件下是否达到设计规范要求。

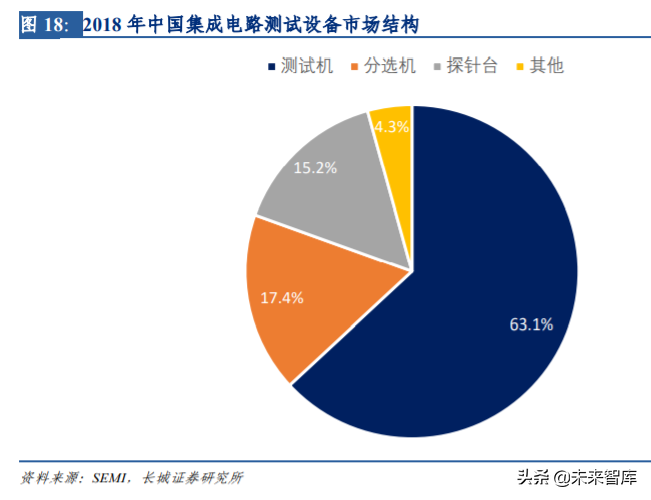

根据 SEMI 数据统计，2018 年国内集成电路测试机、分选机和探针台分别占比 63.1%、 17.4%和 15.2%，其它设备占比为 4.3%。

由于越来越多的模拟、数字、高精度、高性能甚至更高功率的功能通过先进的芯片设计 和加工工艺或封装工艺集成在一块芯片或模块上，对测试机内的功能模块、测试精度、 响应速度、可定制性、数据分析的要求也越来越高。

根据长川科技招股书披露，分选机对自动化高速重复定位控制能力和测压精度要求较高， 误差精度普遍要求在 0.01mm 等级；分选机的批量自动化作业要求具备较强的稳定性，对 每小时运送芯片数量和故障停机比率要求高；现代集成电路封装的多样性要求分选机具 备不同封装形式集成电路进行测试时能够快速切换的能力，从而形成较强的柔性化生产 能力及适应性；分选机对外部测试环境有高要求，包括温度、无磁场干扰等。

探针台从操作上来区分有：手动，半自动，全自动。从功能上来区分有：高温探针台， 低温探针台，RF 探针台，LCD 平板探针台，霍尔效应探针台，表面电阻率探针台。探针 台是一种辅助执行机构，需要把量测的器件放到探针台载物台上，在显微镜配合下，X-Y 移动器件，找到需要探测的位置，再通过探针座上的 X-Y-Z，控制前部探针（射频或直流 探针），精准扎到被测点，从而使其讯号线与外部测试机导通，来得到所需要的电性能参 数。半导体探针台对精度要求非常严苛，重复定位精度要求达 0.001mm 等级；晶圆检测 需具备多套视觉精密测量及定位系统，并具备视觉相互标定、多个坐标系互相拟合的功 能；探针台对设备工作环境洁净度极高，除需达到几乎无人干预的全自动化作业，对传 动机构低粉尘提出要求，还需具备气流除尘等特殊功能。

3.2 SoC 测试机及存储测试机结构占比较高

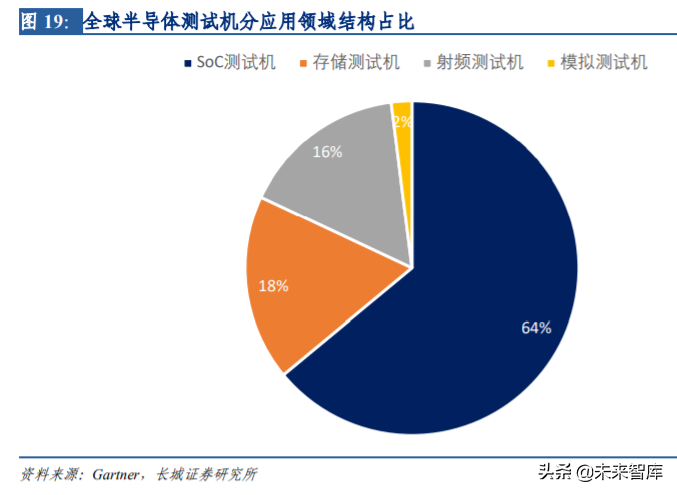

根据 Gartner 数据统计，全球半导体测试设备市场中 SoC 测试机市占率约为 64%，第二名 是存储测试机为 18%，其次是射频测试机为 16%，占比最小的为模拟测试机约为 2%。

国内方面，根据赛迪顾问统计，中国大陆存储器测试机和 SoC 测试机分别占比 43.8%、 23.5%。此外，数字测试机、模拟测试机、分立器件测试机占比分别达到 12.7%、12.0%、 6.8%，射频测试机为 0.9%。其产品结构与国际差别较大，主要原因是我国先进制程芯片 国有化程度低。

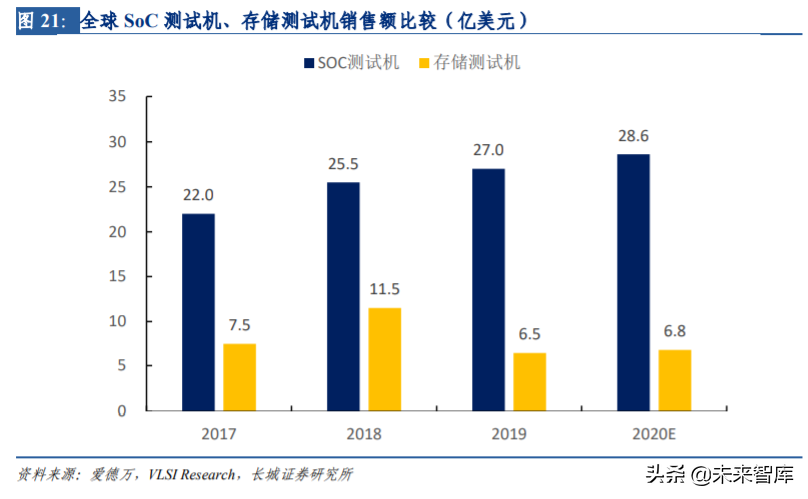

根据爱德万统计，2017-2019 年全球 SoC 测试系统市场规模分别为 22 亿美元、25.5 亿美 元、27 亿美元，保持稳步增长。而存储测试机市场规模分别为 7.5 亿美元、11.5 亿美元、 6.5 亿美元，波动较大。VLSI Research 预测 2020 年 SOC 测试机需求增长 6%，Memory 测试机需求增加 5%。

3.3 日、美寡头垄断全球后道测试设备高端市场

根据 VLSI Research 统计，2019 年后道测试龙头爱德万（Advantest，日本）及泰瑞达 （Teradyne，美国）分别位居半导体设备行业市场份额第 6、第 8 名，合计占全球半导体 设备总市场份额约为 6%。根据 Wind 数据统计，全球 2018 年半导体测试设备销售额约为 54 亿美元，结合各公司年报数据，爱德万 2018 年半导体及组件检测系统销售额约为 18.69亿美元，粗略估计市场占有率约为 34.61%；泰瑞达 2018 年半导体测试收入为 17.09 亿美 元，粗略估计市场占有率约为 31.65%；科休 2018 年半导体测试与检验收入约为 4.43 亿 美元，粗略估计市场占有率约为 8.20%。2018 年全球测试机设备市场份额主要被日、美 厂商所占据，爱德万、泰瑞达、美国科休 2018 年合计市占率约 75%。

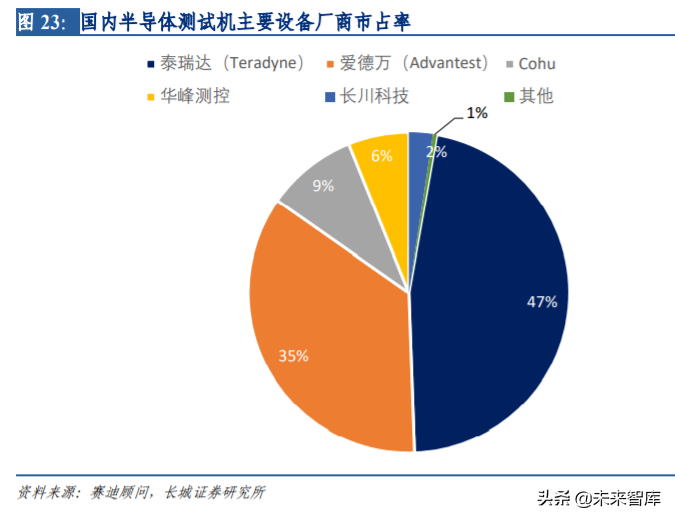

后道测试在半导体设备中相比较而言技术壁垒较低，但在较高端数字测试机、存储器测 试机国内市场仍主要由泰瑞达和爱德万垄断，探针台主要由东京电子与东京精密垄断， 根据赛迪顾数据，泰瑞达和爱德万在 2018 年中国销售收入分别为 16.8 亿元和 12.7 亿元， 合计占有中国集成电路测试机市场份额超过 80%。在技术难度相对稍低的分选机和模拟 及混合信号测试机领域，国内后道测试设备龙头厂商如华峰测控、长川科技部分产品已 经达到国际领先水平，并与国内半导体封测龙头企业如长电科技、通富微电、华天科技 有长期合作，获得持续订单。

3.4 爱德万(Advantest)-全球半导体后道测试设备寡头（日本）

爱德万成立于 1954 年日本东京，是全球半导体后道检测领域的双寡头之一，2018 年，公 司半导体后道检测设备在全球市占率约为 35%。公司主要为设计和制造公司、无晶圆厂 半导体公司和半导体封测厂提供半导体工业和电子元件的测试系统产品和服务，其产品 从研发到系统测试阶段都有覆盖，主要包括 SoC 芯片测试系统、逻辑芯片测试系统、存 储芯片测试系统、机电一体化系统、服务支持等。

爱德万自 2000 年起，通过多起国内外外延参股、并购整合行业内资源，获取先进技术， 提高市场占有率。

爱德万海外市场营收占比较高：2019 年，爱德万主要市场在亚洲（除日本）地区，占公司 营收比为 86%，其次是北美地区占 7%，在日本本土市场营收占比较低仅为 5%。

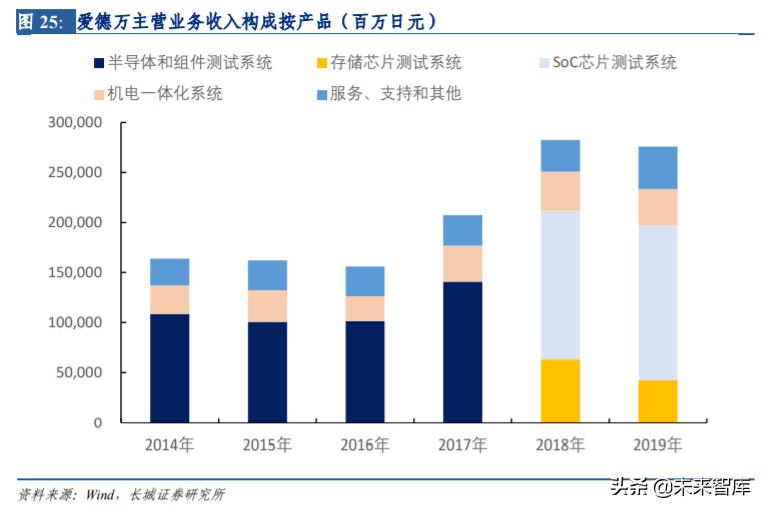

营收结构不断优化：公司 2018 年开始分别披露 SoC 芯片测试系统和存储芯片测试系统销 售情况，2018 年以前公司仅披露半导体和组件测试系统整体销售情况。2014-2019 年，在 产品收入结构方面，半导体和组件测试系统占比持续提升。2019 年 SoC 芯片测试系统实 现营业收入约 1,549.31 亿日元，同比增长 4.24%；存储芯片测试系统实现营业收入约为 422.23 亿日元，同比下降 33.07%；自 2014 年起，机电一体化系统业务发展保持稳定，2019 年实现营收约 362.93 亿日元；自 2014 年起，服务、支持和其他业务稳定增长，2019 年 营收约为 425.26 亿日元。

营业收入、净利润波动增长：2014-2016 年，公司经营出现瓶颈，营业收入有小幅下降， 净利润先降后升。2018 年，公司迎来快速增长期，营业收入和净利润都有较大增幅。2019 年，受到半导体行业大环境降温影响，公司营业收入下降 2.32%，净利润下降 6.07%。

营运成本控制良好，盈利能力稳步提升：2014-2019 年，爱德万销售毛利率较高且较为稳定， 维持在 50%以上。公司在运营成本上控制较好，销售、行政及一般费用率持续下降，净 利率近年来持续提升，2019 分别为 20.91%和 19.40%。公司研发费用率 2016 年以来有所 下降，主因为营业收入增长超预期。

3.5 泰瑞达(Teradyne)-全球半导体后道测试设备寡头（美国）

泰瑞达于 1960 年在美国成立，2018 年公司半导体后道测试设备在全球市占率约 32%。公 司业务包括设计、制造并销售自动化测试系统，产品可用于测试数字、混合信号、功率 及汽车、微控制器、图像传感器、LCD 驱动器、存储、射频及无线等。公司主要客户为 半导体 IDM 厂商、半导体封测企业、晶圆代工厂、半导体设计公司、无线宽带开发商、 存储设备生产厂商等。

泰瑞达自 20 世纪 80 年代起，通过多起国内外外延参并购整合行业内资源，获取先进技 术，提高市场占有率。

泰瑞达海外市场占比较高：2019 年，中国大陆为泰瑞达第一市场，占公司营收比为 22%， 其次是中国台湾占 7%，美国市场列第三位占 14%。

营收结构不断优化：2015-2020H1，在产品结构方面，公司在半导体测试有全球领先的技 术和产品优势，半导体测试业务为公司最稳定收入来源。公司注重市场需求变化和自身 产品结构优化，系统测试比重有所提升，2019 年实现营业收入 2.87 亿美元，同比增长 32.87%。工业自动化为子公司 Universal Robots 的主营业务，业务增长稳定。

2020 年上半年营业收入、净利润增速较快：2015-2019 年，公司经营规模稳中有升，年复 合增长率为 8.77%，2019 年公司实现营业收入约 22.95 亿美元，同比增长 9.24%。2016 年净利润出现大幅下滑，主因为无线测试领域的商誉和无形资产减值所致，2017 年公司 净利润迅速反弹。2017-2019 年，净利润增长较快，年复合增长率为 34.69%，2019 年公 司实现净利润约 4.67 亿美元，同比增长 3.47%。2020 年上半年，公司营业收入、净利润 增长明显，分别约为 15.43 亿美元、3.65 亿美元，同比增长 45.80%、76.77%。

公司调整能力强，研发支出稳定在较高水平：2015-2020H1，公司销售毛利率较高且较为稳 定，维持在 55%左右；2016 年净利率为负，主因为无线测试领域的商誉和无形资产减值 所致，2017 年净利率迅速反弹并持续提升，2019 年净利率达 20.37%。公司在运营成本上 控制较好，销售、行政及一般费用率虽有所波动但幅度较小，2019 年为 20.37%。公司不 断增加研发投入，研发费用率虽有所波动，但仍维持在较高水平，2019 年为 14.07%。.

3.6 国内半导体封测领域实力领先，打开测试设备成长空间

半导体封测产业在半导体产业链中属于技术门槛相对较低，劳动密集型产业，中国大陆 封测厂商发展较早，根据芯思想研究院的数据，在 2019 全球封测前 10 强的企业有长电 科技、通富微电、华天科技，合计市场占率约为 20.1%，国产后道测试设备市场空间广阔。

4. 国内重点布局半导体后道测试的企业 ‍（详见报告原文）

国内半导体后道测试设备领先企业包括华峰测控、长川科技、华兴源创、矽电半导体设备、上海中艺、联动科技等，其中华峰测控和长川科技主要集中在模拟测试机与 混合测试机领域，在国内模拟测试机市场已经占据了较大市场份额；在 SoC 测试机领域， 华峰测控、长川科技、华兴源创均已经在积极布局；在分选机领域，长川科技、上海中 艺优势较突出；在探针台领域，矽电半导体设备为国内最大探针台生产企业， 长川科技已在积极加码布局探针台研发及产业化项目。

4.1 华峰测控-国内模拟测试机龙头，加快布局 SoC 测试 机

4.2 长川科技-国内测试机、分选机龙头，定增加码布局 探针台

4.3 上海中艺-集成电路分选机实力领先

4.4 联动科技-后道封装测试设备知名供应商

……

（报告观点属于原作者，仅供参考。作者：长城证券，王志杰）
